【127頁】

混合分布問題

——その基礎からカーネル降下法まで—— Part 2

金田　尚久、新居　玄武

９．シミュレーション

以下の図の4クラスター・モデルからデータを発生させて，シミュレーションを行った。

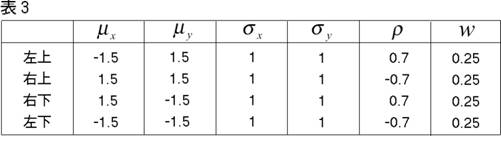

各クラスターのパラメターは，

【128頁】

それぞれのクラスターに等しいウェイトを置き，400個の観測値を発生させる。これを1データ・セットとして，100データ・セットを用意する。図6は真のモデルの確率90％の等高線と，400個の観測値の実例を示している。

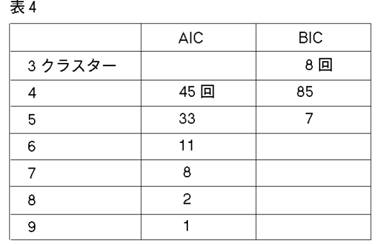

シミュレーションの結果は良好である。実行時間は，procedure一回につき，（データを発生させる時間を除いて）約9分しかかからない。AICとBICの違いに関しては，BICの方が，良好なパフォーマンスであった。

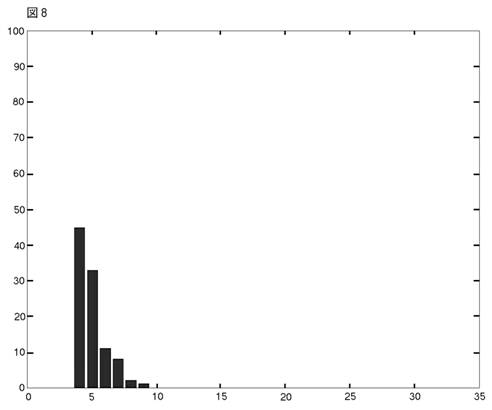

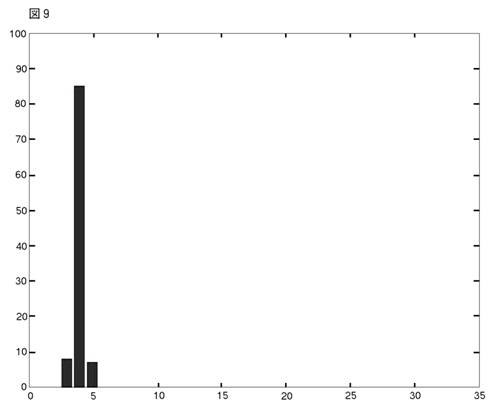

これらの結果は，AICについては図8に，BICについては図9に表わされている。

【129頁】

【130頁】

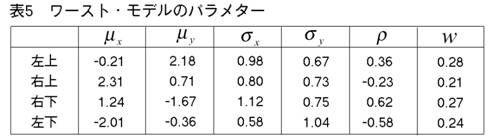

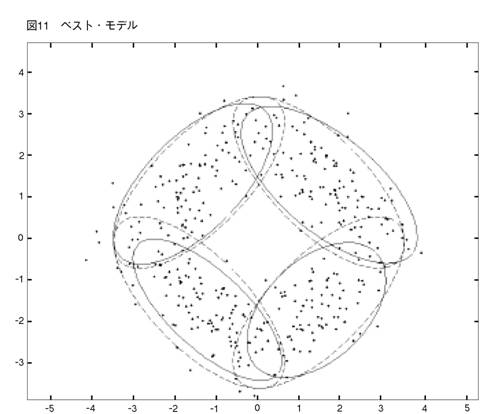

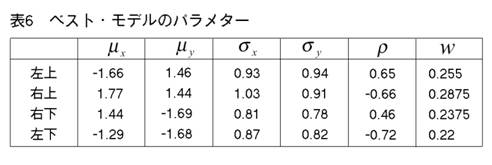

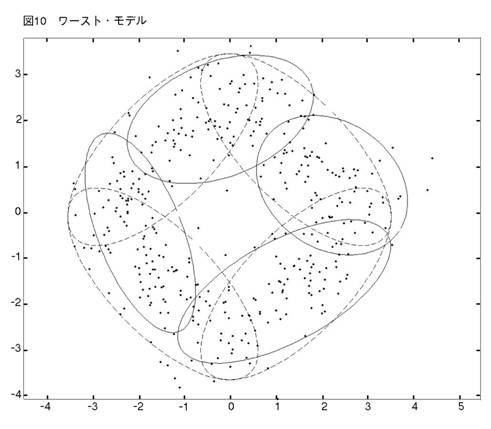

AICはコンポーネント数を多めに推定する傾向がある。SSも，彼らの1次元の実験で，これと同じことを見出した。（彼らは，繰り返し実験はやっていないが，1セットだけデータを発生させる実験をやっている。）400個の観測値は大きなデータ・セットではない。だから，それらはドーナッツ型に散らばっている。4つのクラスターは，必ずしも目によって見分けられない。そのことを考えに入れれば，BICのパフォーマンスは注目に値する。次にMEASURE2を少し変えて，4クラスター vs. 4クラスター相似測度を作る。そして，真の4クラスター・モデルとBICによって正しく選ばれた4クラスター・モデルの間にこの測度を当てはめる。このやり方で，我々は，4クラスター・モデルとして選ばれたものの中の，ベストとワーストを見つけ出すことができる。それらの図とパラメターを示そう。

【131頁】

10．MEASURE1と2の比較

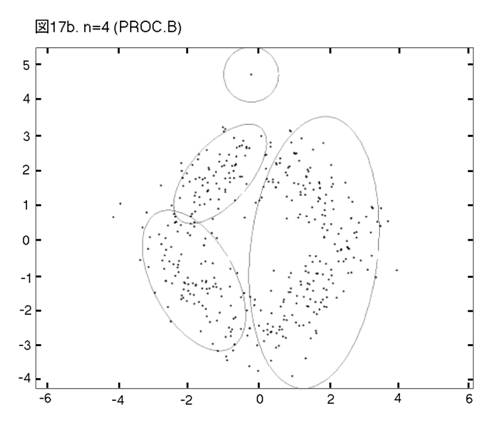

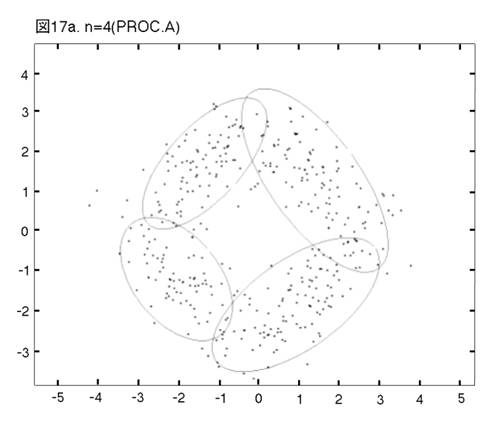

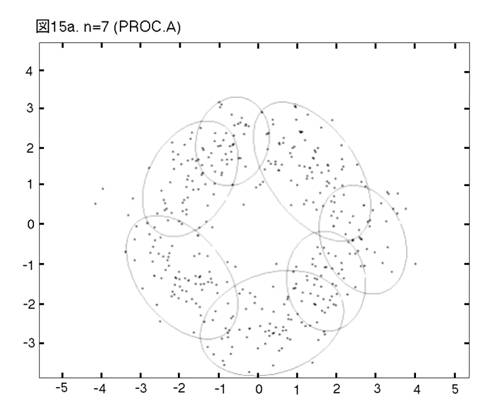

MEASURE1と2の違いを明らかにするために，次の二つのprocedureの比較を行う。一つは，前章まで説明し，シミュレーションを行って来たprocedureである。もう一つは，一貫してMEASURE1の用いられるprocedureである。即ち，そのPhase3では，最も良く似たペアがMEASURE1で選ばれ，それを置き換えるコンポーネントが，L2Eで推定される。これまでのprocedureをProcedure A, 「MEASURE1のみ」のprocedureをProcedure Bと呼ぼう。図12から17では，Procedure A, Bの降下過程から選ばれた図に，それぞれ添え字a, bを付ける。

【132頁】

【133頁】

【134頁】

【135頁】

【136頁】

【137頁】

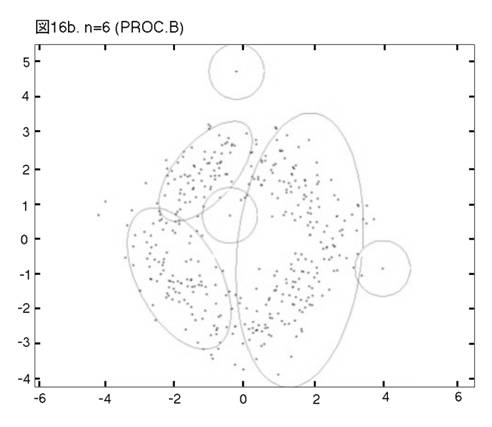

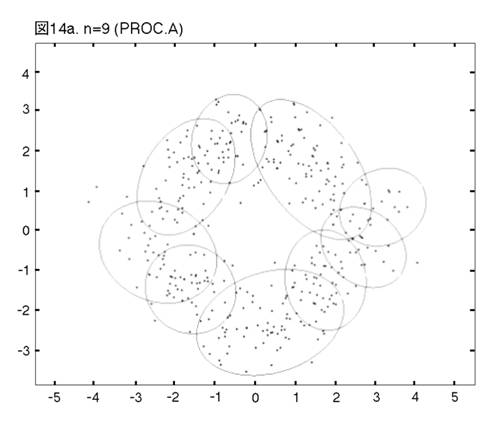

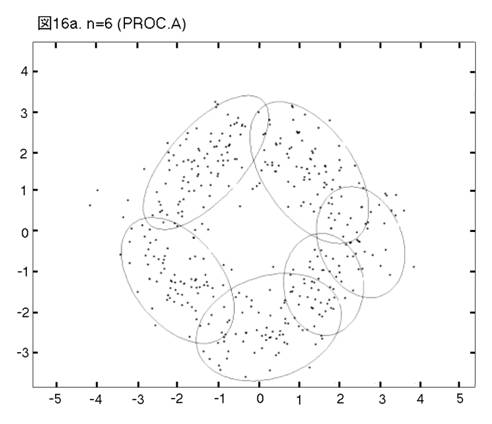

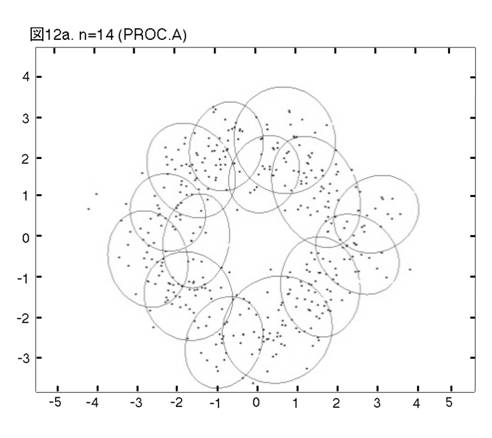

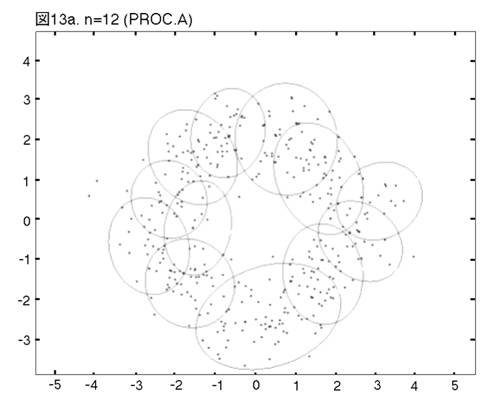

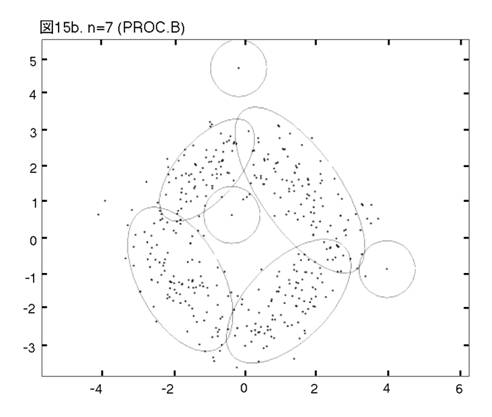

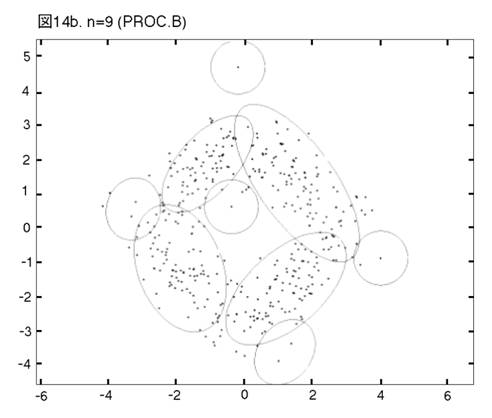

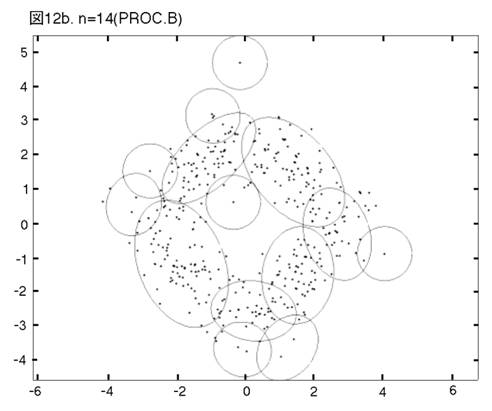

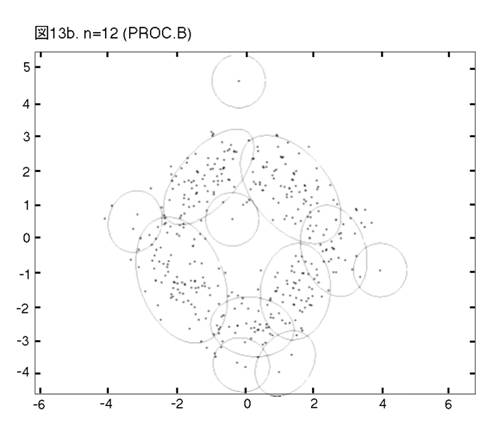

二つのprocedureは，Phase2までは完全に同じである。しかし，Phase3をおよそ半分ほど進んだn＝14では，顕著な相違が見られる。Procedure Aでは，どのクラスターでも，確率90％の等高線が，ほぼ同じ大きさである。しかし，Procedure Bでは，「単カーネル」（カーネル推定のカーネルが，モデルの中に残っている場合，こう呼ぶことにする。英語では”singleton”が適当であろう。）と単カーネル2,3個分のウェイトのクラスターが，まだ残っている。これらは，図上で見分けられる。procedure は，x, y方向に等しい分散のカーネルから出発したのだから，ウェイトが極めて小さいクラスターは，等高線が完全な円か円に近くなっている。この段階以後，どう変わるか，見て行こう。Procedure Aでは，n＝14, 12, 9と降下過程はスムーズに進行する。図は飛び飛びではあるが，どのクラスターが融合したかはわかるし，そこに置き換えられた新しいクラスターが，どれくらい良く当てはまっているかも，確かめられる。一方，同じn＝14, 12, 9で，Procedure Bは，単カーネルを「クラスター」と見なす奇妙な処理法を改められない。このprocedureの7クラスター・モデルは重要である。BICに選ばれた，ベスト・モデルだからである。4つの真のクラスターがかなりうまく捕えられているが，3つの単カーネルがまだ残っている。n＝6で重大な失敗が生ずる。3つの単カーネルがまだあるのに，右側の2つの大きなクラスターが融合してしまうのである。ここに，我々はMEASURE1の主要な欠陥を見る。procedureが進むにつれて，単カーネルは，増々孤立していく。結果として，1 vs. 1相似測度は，大きなクラスター同士のペアを，単カーネルを相手とするペアよりも，相似度が高いと認識してしまうのである。そこで，意味のあるクラスターが，大きくて意味の無いクラスターに融合されてしまう。この欠陥は，この段階以後，修正されることは無い。n＝4でも，まだ単カーネルが残っている。Procedure Bの結果が不振なのとは対称的に，Procedure Aは，真のモデルに向かって，少しずつ近づいていく。そして，最終的に4クラスター・モデルが，ベストとして選ばれる。MEASURE2が，単カーネルを除去する強い力を持っていることが，明らかに，Procedure Aの成功の原因である。実際のところ，全ての単カーネルと，ウェイトが0.01（単カーネル4つ分）以下の小さなクラスターは，Phase3の初めの部分で，除去されている。

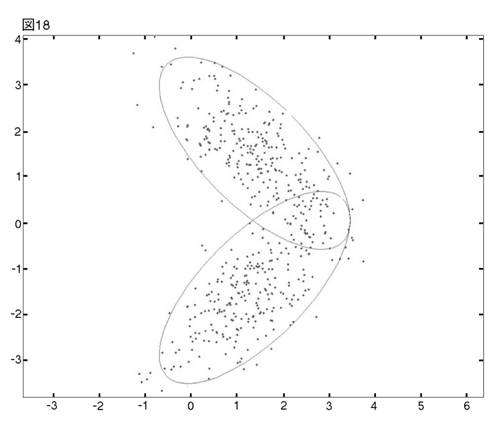

これまでの議論で，MEASURE1が，クラスター数決定の重要な段階で，何故うまくいかないのかが，明らかになった。では，MEASURE2は，同じ単カーネルの問題を，どうやって乗り越えるのだろうか？この問いに答えるために，我々はさらに単純なデータ・セットを用意する。これまで考察して来た4クラスター・モデルの右側の2クラスターからなる，2クラスター・モデルが図18に描かれている。それぞれのクラスターに同じウェイトを置いて，観測値を500個発生させる。

【139頁】

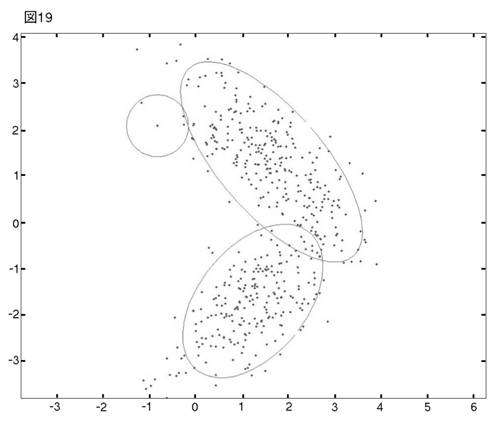

これにProcedure Bを当てはめれば，図19の3クラスター・モデルが最適として選ばれる。

前の例に照らして，この失敗の原因を推測するのは，たやすい。もう1段階降下すると，右側の充分良く当てはまっているクラスターが，一つに融合する（図20）。

【140頁】

左上のクラスターは，単カーネルのように見えるが，単カーネル2つ分のウェイトを持った小クラスターである。これを相手とする2つの組み合わせよりも，右側の2つのクラスターの組み合わせの方が相似度が高いと，procedureが認識したのは明らかである。図19の3つのクラスターを

クラスター1 : 右上

クラスター2 : 右下

クラスター3 : 左上

と名付けよう。i番目とj番目のクラスターの間の

MEASURE1を d(i,j) と書けば，

d (1,2) = 0.0287 d (1,3) = 0.0133

d (2,3) = 2.500 ×　１０^－１０

3クラスターから2クラスターに降下するときのみ，Procedure Aを当てはめたら，どうなるだろうか？　結果は図21である。

【141頁】

小クラスターは消え，そのウェイトは新クラスター（クラスター1とほとんど変わらない）に，組みこまれた。MEASURE2の力のもう一つの証明である。この成功をさらによく理解するために，図22-24を準備した。それぞれの図には，3クラスター・モデルと，2クラスター・モデル中の新しいクラスターが描かれている。

【142頁】

【143頁】

クラスター i とjが融合してできる，新クラスターをtenta( i,j ) と書こう。”tenta”とは，”tentative model”（暫定的モデル）の略である。まず，図22とその他の図は，大きく異なっている。図22では，tenta( 1,2 ) が非常に大きく，クラスター1と2をゆるくカバーしている。しかし，その他の図では，新クラスターは旧モデルの大きなクラスターのどちらかとほとんど一致している。これは自然な結果と考えられる。3クラスター・モデルでは，全確率質量の57％がクラスター1に，42.6％がクラスター2に，0.4％がクラスター3に置かれている。クラスター3が，大きなクラスターと組み合わされたとき，クラスター3は新クラスターの位置と形に大きな影響力を持ち得ない。しかし，二つの大きなクラスターが融合するときは，融合は「タイ」である。新クラスターは，両方をおおいこまなければならない。tenta( i,j )のpdfも tenta( i,j ) と書くことにしよう。これまで通りの記号法で，図22および23に描かれた2クラスター・モデルと3クラスター・モデルの組み合わせは，以下のように書ける。　

図22　　　　　

図23

【144頁】

₃を無視し，tenta( 1,3 ) が f₁と極めて相似していることを考えに入れるなら，図23の二つのモデルはほとんど同一であり，したがって，相似測度はほとんど1となる。一方，₃を無視し，tenta( 1,2 )がf₁ともf₂とも相似していないことを考えに入れるなら，図22の二つのモデルの相似度は図23よりも，ずっと低くなる。この推論を確かめるために，MEASURE2の値を示そう。第iクラスターと第jクラスターを融合したときの，3クラスター・モデルと2クラスター・モデルの相似測度をS( i,j ) と書けば，

S (1,2) = 0.82516 S (1,3) = 0.99983

S (2,3) = 0.99976

それでは，何故ペア(2,3)ではなく，ペア(1,3)が選ばれたのだろうか？　目には分からないが，実際のところ，クラスター2からtenta (2,3) への動きは，クラスター1からtenta (1,3) への動きよりも大きいのである。クラスター1からtenta (1,3) とクラスター2からtenta (2,3) へのパラメターの変化は以下のようである。

全てのパラメターにおいて，後者の変化は前者よりも大きい。さらに，主な変化は平均ではなく，σ_ｘに起こっていることがわかる。何故こうなったのかは，充分に明らかでないが，大よそ次のように考えられる。旧クラスターは，観測値が集中している領域に当てはまっているから，その平均を動かすことは，そのような領域におけるフィットの減少を招く。クラスター3が無くなったことに対する，可能な調整は，分散を張り出すことだけである。仮に，クラスター3が，大きな分布に近ければ，その分布の高い所に位置しているのだから，クラスター3が失われたことによる尤度の減少は，大きな分布がわずかに分散を伸ばすことによって（全部ではなくとも）補われる。ところが，クラスター3が大きな分布から遠ければ，その分布の低い所に位置しているのだから，同じ尤度の減少を補うのに，大きな分布はより遠くまで分散を伸ばさなければならない。このような理由から，MEASURE2は，単カーネルまたはそれに近い小クラスターを，最も近くの大きなクラスターに吸収するものと思われる。

11．EMアルゴリズムとの比較

KRのパフォーマンスを評価するために，標準的なEMアルゴリズムを，9章で用いたデータ・セットに当てはめてみよう。100個のデータ・セットに，クラスター数を固定しながら，EMアルゴリズムを当てはめ，AICとBICを計算する。各データ・セットにおいてAICまたはBICが最小となるモデルが，それぞれの基準の下での最適なモデルである。我々の用いたアルゴリズムは，Dr. Patrick Tsuiによって製作され，MATLAB Exchange [13]を通して入手できる。【145頁】しかし，残念ながら，このアルゴリズムは，固有値の計算が取り扱えない場合には，停止してしまう。この種の失敗は，クラスターの数が多くなるにつれて，より頻繁となる。そこで，試みるのは10クラスターまでとした。（KRの場合，BICは29クラスター・モデルまで計算してある。）さらに，このアルゴリズムでは，k-meansによって初期値が与えられることになっている。k-meansは1クラスター・モデルでは定義不可能であるから，この場合は省略する。

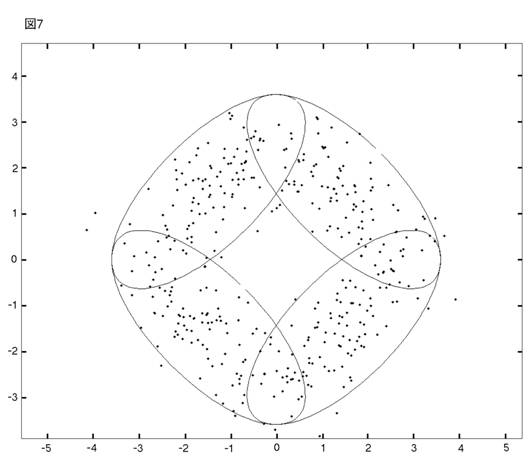

結果は驚くべきであった。100回のシミュレーション中，4クラスター・モデルが最適となったことは1回も無い。この結果は，一見したところ，非常に極端である。しかし，慎重に検討してみると，Dr. Tsuiのアルゴリズムにも，我々の利用法にも，問題はないことがわかった。100回のシミュレーションを通して，EMの限界は一様に現れている。何よりもまず，全てのシミュレーションで選択されたのは，2クラスター・モデルであった。何故このような，画一的とも言える失敗が起こったのだろうか？　まず，一つのデータの推定結果を見ることから，この問題を考えてみよう。我々が取り上げるのは，図7に描かれ，前章まで考察を続けてきたデータである。この場合に，EMは14クラスターまで停止しなかったので，14-2クラスター・モデルを図25a-37aに挙げる。EMは降下過程ではないが，KRとの比較を容易にするために，クラスター数の下がる順に図を並べてある。KRによる14-2クラスター・モデルは図25b-37bである。EMとKRそれぞれによって推定されたモデルのICとlog likelihoodを表にまとめた（表7, 8, 9）。図38と39は，これらの表をグラフにしたものである。

【146頁】

【147頁】

【148頁】

【149頁】

【150頁】

【151頁】

【152頁】

【153頁】

【154頁】

【155頁】

【156頁】

【157頁】

【158頁】

【159頁】

【160頁】

【161頁】

【162頁】

図25a-37aを通して見ると，異なったクラスター数のモデルの間には，ほとんど関連が無いことがわかる。クラスター数が変わるごとに，新しい初期値がk-meansによって与えられる。それから，EMは期待値関数の最大化に向かって動き出すが，大域的な最大値は保証されない。一方，KRでは，継続するクラスター数において，モデルは，あまり大きな違いの無いクラスターの集合体である。この違いは，二つの方法によるICの系列に正直に反映されている。Y1と名付けた表6の行列は，EMのICが激しく上下に動くことを示している。例えば，BICはn＝14から10まで減少し，突然2.5280に飛び上り，また減少する。次に飛び上がるときには2.1153であり，その後は最後まで単調減少する。これに対して，KRのBICは真のクラスター数の前後で単調であって，このパターンに逆転は無い。n＝29から真のクラスター数n＝4までは単調減少，n＝4からn＝1までは単調増大である。全てのnで，EMのBICはKRのBICよりも高いのだから（Y1, Y2における小数点は，それぞれ1.0e+004, 1.0e+003 であることに注意），EMの尤度はKRの尤度よりもずっと小さいことが予想される。実際にその通りであって，LL行列（表9）の同じ行の二つの値を比べてみれば，KRはEMよりも，常に良いlog likelihoodを出していることがわかる。（LLの（1, 1）要素は0としておいた。EMでは1クラスター・モデルの推定は行なわれないからである。）さらに，nが大きくなるにつれて，KRのlog likelihoodは徐々に改善するが，EMは悪くなる！（ただし，KRには小さな逆転が，EMには大きな逆転が伴う。）EMはlog likelihoodを直接に最大化するものではないが，大きなnに対してlog likelihoodが悪くなるということは，大きなnにおいて，局所的な最大値に捕われる問題が，深刻になることを示している。BICの激しい上下動は，EMが，当てはめの際に，他のnにとらわれない柔軟性を持っていることを意味する。それでは，小さなnについては，どうなっているのだろう？　何故このprocedureは，いつも同じ2クラスター・モデルを選んだのか？　その答えは，小さなnにおける最適化のやさしさと，各nにおけるフィットの柔軟性であろう。これについて考えるために，4クラスターから3クラスターへの降下を，EMとKRとで比較してみよう。EMでは，BICは1.3658×10⁴から0.8787×10⁴に変わり，0.4871×10⁴の改善である（値においては減少）。一方，KRでは，BICは0.29887×10⁴から0.30345×10⁴に変わり，0.00458×10⁴の悪化である（値においては増加）。図を比べれば，この違いの理由は明らかである。EMにおいては，3クラスター・モデルへの適応は柔軟である。4クラスター・モデルの形には全く構わない。さらに，小さなクラスター数では，最適化はやさしくなる。そこで，log likelihoodとBICの大きな改善が可能になった。しかし，これはクラスター数決定にとっては，良くないことである。なぜならば，正しくないクラスター数での改善だからである。これに比べて，KRによる3クラスター・モデルへの適応は柔軟性に欠けている。このやり方では，2つの旧クラスターを残さなければならない。我々の例では，3クラスター・モデルの新クラスターは，観測値の配置に，きつくフィットしているとは見えない。そこで，log likelihoodとBICは悪化する。しかし，これは良いことである。なぜならば，正しくないクラスター数での悪化だからである。3クラスター・モデルから2クラスター・モデルへの降下にも，同じ説明が当てはまる。ここで，我々は，KR固有の硬直性が，欠点としてではなく，長所として働いているのがわかる。

100回のシミュレーションを1つの図に描いたら，どうなるか，予想を立ててみよう。つまり，n＝1,…….,29を横軸に取り，各nに100個のBICまたはlog likelihoodの値をプロットするのである。（KRでは，Phase3はn＝30から始まる。即ち，Phase3の最初の結果であり，最初に【163頁】BICを計算されるのは，29クラスター・モデルである。）EMのBICの上昇トレンドは，最適化の困難が増していくことによるのだから，100回のシミュレーションをまとめた図でも，同じトレンドを見出せるだろう。しかし，激しい上下動の起こるnは決まっていない。そのようなnはデータセット中の観測値の散らばり方によるのである。そこで，新しい図では，激しい上下動は，nの増加に伴うBICの変動性の増加として現れるだろう。トレンドと変動性を考えに入れると，新しい図は，若干右に傾いた扇形になるはずである。一方，KRのBICは各nにおいて，ずっと小さな変動性しか示さないだろう。log likelihoodの状況も同様に推論される。下降トレンドと増加する変動性から，EMのlog likelihoodの図は，水平線より下に扇を傾けた形になるだろう。KRの場合，log likelihoodもまた，各nでの変動性は小さいはずである。29本の縦線のそれぞれに100個の値が張り付いていては，見やすい図とは言えない。box-plotによって，視覚的にわかりやすくしよう。我々の予想が正しかったことは，以下の4枚の図で確かめられる。

【164頁】

【165頁】

【166頁】

【167頁】

【168頁】

KRのBICは，各nにおいて変動性が小さいだけでなく，全てのnを通じて，ほとんど一定の変動性を示している。この特徴によって，我々は，n＝29からn＝4までは下降し，n＝4からn＝1までは上昇するトレンドを読むことができる。KRのlog likelihoodも小さく一定の変動性を示している。1データの場合，表9から読みとれた特徴，即ち，ほとんど一定ではあるが，nが増加するとともに，若干改善するということが，ここでも読み取れる。4つのbox-plotのうち，最も興味深いのは，図42であろう。EMのlog likelihoodのメディアンは，ゆっくりと下降している。しかし，ヒゲの下端は，これよりも速く下降する。nごとの垂直線に沿って，紙面から立ち上がるように棒グラフを描けば，nの増加に伴って，棒グラフの歪度は増していく。即ち，下方のtailが長くなる。この現象は，procedureに統計理論を当てはめることによって，説明すべきではあるまい。大半のシミュレーションでは，最適化の困難はゆっくりと増して行くが，例外的に悪い場合の数と程度は，より急速に悪化する。そう説明するのが，経験分布の変化にふさわしい。

図41は，表7で見出した完全に単調なパターンが，多くのシミュレーションで出ていることを期待させる。即ち，n＝29からn＝4までは単調減少し，n＝4からn＝1までは単調増加するパターンである。「逆転数」を

（逆転数）＝（n＝29からn＝4まで降下する間に，BICが増えているステップの数）

　　　　＋（n＝4からn＝1まで降下する間に，BICが減っているステップの数）

と定義すると，数え上げの結果は次のようになる。

逆転数1-3は28のステップの中のわずかな部分に過ぎないから，逆転数0のパターンを基本パターンと見なして良いだろう。この事実が，KRの性質として，どこまで普遍性を持つかは，もちろん，一例だけのシミュレーションからはわからない。しかし，このような完全なパターンが数多く出て来るということは，クラスター数決定にとっては有利である。そこで，これを例えば，「両側単調性」と名付けて，理論的に研究するのは，意義あることであろう。

12．要約および将来の研究の方向

この章では，本論文の内容を要約し，将来の研究の方向について考察する。1-5章では，混合分布の意味，既存の方法の概要，ScottとSzewczykの研究のアウトラインについて述べた。このうち，混合分布の意味については，マーケティングと心理学から例を取り，人文社会科学系の研究者に親しみ安い解説を心がけた。しかし，3-5章の内容については，それ自体簡潔な【169頁】要約なので，ここではくり返さない。6-11章に含まれる，新しい発見・考察・提案について要約する。

まず，SSが発表したのは4-phase procedureであった。しかし，本論文では3 phaseに縮めた形で考察している。SSは彼らのprocedureに含まれる，新しいアイディアを充分に説明しなかったので，その意味を明らかにすることが，第一の仕事である。3-phase procedureは，この目的にふさわしいように作られた。さらに，2次元正規混合分布の図は，SSの新概念を理解するのに，1次元正規混合分布の図よりも，わかりやすい。そこで，我々の第二の仕事である，2次元正規混合分布への拡張は，新概念の説明と同時に行われる。融合公式の導出とMEASURE1（1 vs. 1クラスター相似測度）とMEASURE2（n vs. n-1 クラスター相似測度）の相違点は，最もていねいに考察されている。後者はprocedureの成功にとって，決定的に重要なので，独立の章を当てている。本論文では，SSのprocedureと，我々による，その拡張は，カーネル降下法（KR）と呼ばれる。KRを2次元に拡張するには，様々な変更と追加が必要である。6-8章で述べられた，2次元procedureでは，以下の点が新しい。Phase1のカーネル推定はσ_ｘ＝σ_ｙ，ρ= 0を仮定して行ったこと。2次元用の融合公式・相似測度・L2Eを開発したこと。我々は，SSのアプローチから大きく離れないように努めたが，6-8章で展開した方法は，以下の点で，彼らの方法と異なっている。MEASURE1は彼らの論文で提案されているが，実際には，procedureで使われていない。彼らは，それを省略計算で置き換えてしまった。しかし，我々の2次元procedureでは，Phase2で用いている。この変更によって，彼らの本来のねらいとMEASURE1と2の違いが明らかになる。

新しいprocedureは，シミュレーションによってテストし，非常に良い結果が得られた。100回のシミュレーション中，正しいクラスター数は，85回であった。既に述べたとおり，10章はMEASURE1と2の比較に当てられている。11章は重要である。9章のシミュレーションで用いたデータに，EMアルゴリズムを当てはめた。この比較の結果は，KRがEMに優っていた。BICおよびlog likelihoodを検討してみると，EMでは，最適化アルゴリズムが失敗する確率が，クラスター数nに強く相関していることがわかる。この確率はクラスター数が小さければ低く，大きければ高い。これによって，クラスター数の決定は深刻な影響を受ける。これに対して，KRは，そのような問題から免れている。

本論文で，KRのパフォーマンスが良好であることがわかったので，将来は，このprocedureに関して様々な研究テーマが考えられる。1. phase間の境界の自動設定本論文で構築したprocedureでは，Phase 2と3の間の境界は，天下り的に設定した。SSが，彼らの試行錯誤から提案した境界を，そのまま用いたのである。しかし，データが大きかったり，複雑な混合分布が予想される場合に，境界は柔軟に動かせる方がよい。その他のテーマとしては，2. KRの理論的背景を明らかにする。3. さらに高次元に拡張する。4. 正規分布以外の分布形の混合分布に拡張する。などが考えられる。尚，本論文では紙幅の関係で含められなかったが，Kaneda [6]では，4. の最初の試みとして，ガンマ混合分布への拡張を行なっている。

参考文献

[1] Dempster, A.P., Laird, N.M, and Rubin, D.B. “Maximum likelihood from incomplete data via the EM algorithm” J. Roy. Statist. Soc. Ser. B. v39. 1-22 (1977)

【170頁】

[2] Dillon, W. and Kumar, A. “Latent structure and other mixture models in marketting : an integrative survey and overview” in Advanced Methods in Marketing Research, Richard P. Bagozzi (ed.), pp.295-351,Blackwell(1994)

[3] Everitt, B. S. “An introduction to finite mixture distributions”, Statistical Methods in Medical Research, vol.5, pp.107-127

[4] Gilks, W.R., Richardson, S. and Spiegelhalter. D.J. (ed.), Markov Chain Monte Carlo in Practice, Chapman and Hall (1996)

[5] P. G. ホーエル『入門数理統計学』培風館（1978）

[6] Kaneda, N. “Fitting mixture models from kernel estimators”, Ph.D.dissertation, U. C. Santa Barbara (2007) (available through ProQuest)

[7] Lewine, R. R. J. “Sex differences in schizophrenia : timing or subtypes?”, Psychological Bulletin, vol. 90, pp. 432-444 (1981)

[8] McLachlan, G. and Peel, D. Finite Mixture Models, Wiley(2000)

[9] Pearson, K. (1894) “Contributions to the Mathematical Theory of Evolution,” Philosophical Transactions of the Royal Society of London, Ser. A, 185, pp.71-78

[10] Scott, D.W. “Parametric Statistical Modeling by Minimum Integrated Square Error”, Technometrics, vol.43, pp. 274-285 (2001)

[11] Scott, D.W. and Szewczyk, W.F. “From Kernels to Mixtures”, Technometrics, vol.43, pp. 323-335 (2001)

[12] Titterington, D.M., Smith, A.F.M., and Makov, U.E. Statistical Analysis of Finite Mixture Distributions, Wiley(1985)

[13] Tsui, Patrick “EM_GM algorithm” available at http://www.mathworks.com/matlabcentral/fileexchange/loadFile.do?objecteId=8636&objectType=file

[14] Wand, M.P. and Jones, M.C. Kernel Smoothing, Chapman and Hall (1995)

[15] Wedel, M. and Kamakura, W. A. Market Segmentation : Conceptual and Methodological Foundations, Kluwer (1998)
